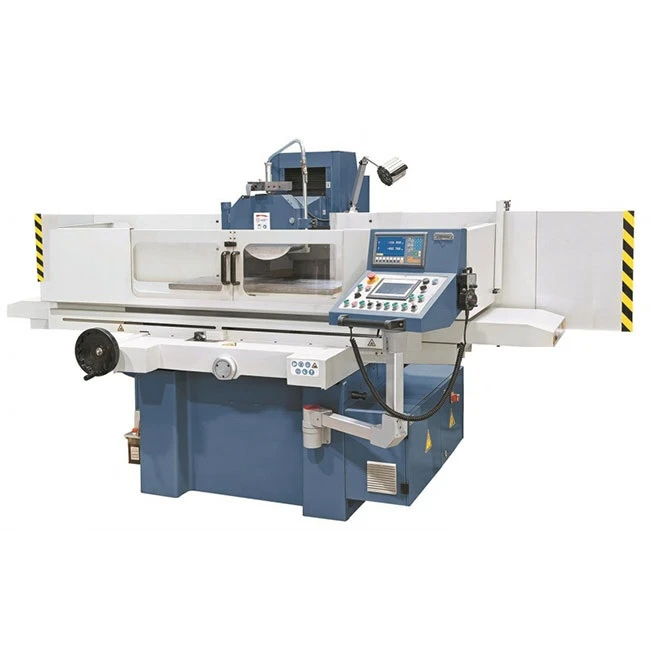

เครื่องเจียรผิวแบบตั้งโต๊ะความแม่นยำสูง



เครื่องเจียรผิวแบบตั้งโต๊ะความแม่นยำสูงสำหรับการตกแต่งพื้นผิวที่ละเอียดและการเจียรระดับไมครอน- ใช้สำหรับชิ้นส่วนโลหะที่ต้องการความเรียบ คุณภาพพื้นผิวเรียบ และความแม่นยำของมิติที่มั่นคงในการผลิต





MX-50100	เอเอชอาร์	เอเอชดี	เอ็นซี2
แนวตั้ง	การเคลื่อนไหวอย่างรวดเร็วและแบบแมนนวล	เอซีเซอร์โวมอเตอร์	เอซีเซอร์โวมอเตอร์
ข้าม	อัตโนมัติเป็นระยะๆ	มอเตอร์	เอซีเซอร์โวมอเตอร์
ตามยาว	ไฮดรอลิก	ไฮดรอลิก	ไฮดรอลิก
คอนโทรลเลอร์	--	GS-PLC Touch	GS-PLC Touch



แบบอย่าง		MX-50100AHR/AHD/NC2
ขนาดโต๊ะ (กxย)		506x1005มม
สูงสุด การเดินทางตามยาว		1,030มม
ครอส ทรานอล		540มม
สูงสุด ระยะห่างจากศูนย์กลางแกนหมุนถึงโต๊ะ		540มม
ขนาดหัวจับแม่เหล็ก		500x1000มม
ความเร็วของการเคลื่อนที่ตามยาวของโต๊ะ		5~25ม./นาที
การเคลื่อนที่ตามขวางของตาราง	ฟีดอัตโนมัติ	0.1~8มม./นาที
	ความเร็วที่รวดเร็ว	990 มม./นาที
	ฟีดของ Handwheel	0.02 มม./หน่วย
การเคลื่อนที่ในแนวตั้งของ Wheelhead	ฟีดอัตโนมัติ	-(โหมด H/R)0.005/0.01/0.02/0.03/0.04/0.05(สำหรับรุ่น D เท่านั้น) (มม./ช่วงชัก)
	ความเร็วที่รวดเร็ว	-(โหมด H)610(สำหรับรุ่น R เท่านั้น) 480 (สำหรับรุ่น D เท่านั้น) (มม./นาที)
	ฟีดของ Handwheel	0.005มม./หน่วย
หินเจียร	ความเร็ว	50เฮิร์ต 1,440รอบต่อนาที
		60เฮิร์ต 1750รอบต่อนาที
	(ODxWxID)ขนาด	Ф355x40xФ127มม
มอเตอร์แกนหมุน		5.5Kw/7.5HP
มอเตอร์ไฮดรอลิก		2.2kw
มอเตอร์ปั๊มระบายความร้อน		0.09kw
มอเตอร์ยก		-(โหมด H) 0.25kw(โหมด R) 0.75kw (โหมด D, เซอร์โวมอเตอร์)
มอเตอร์ป้อนข้าม		0.04kw
ความสามารถในการโหลดสูงสุดของโต๊ะ (รวม Magnetic Chuck)		600กก
กำลังไฟรวม		9กิโลวัตต์
ความสูงของเครื่อง		1890มม
ความหยาบผิว		Ra น้อยกว่าหรือเท่ากับ0.25μm
น้ำหนักรวม		4100กก
ขนาดบรรจุ (ยxกxส)		3060*2360*2300มม





ความแม่นยำในการบดระดับไมครอน
ความแม่นยำในการตกแต่งพื้นผิวสูงสุด 1μm สำหรับงานเจียรที่มีพิกัดความเผื่อต่ำ

โครงสร้างเหล็กหล่อแข็ง
เตียงเหล็กหล่อที่คลายความเครียด-สำหรับความต้านทานแรงสั่นสะเทือนและความเสถียรของมิติ

พื้นที่โต๊ะทำงานขนาดใหญ่
ขนาดโต๊ะ 506 × 1005 มม. สำหรับชิ้นงานขนาดกลางถึงขนาดใหญ่

ความจุการเดินทางที่ยาวนาน
ระยะเคลื่อนที่ตามยาว 1,030 มม. และระยะเคลื่อนที่แนวขวาง 540 มม. เพื่อขยายช่วงการตัดเฉือน

การหนีบแม่เหล็กที่มั่นคง
หัวจับแม่เหล็กขนาด 500 × 1000 มม. ที่มีแรงจับยึดสม่ำเสมอทั่วทั้งพื้นผิว

ระบบแกนหมุนสั่นสะเทือนต่ำ
การออกแบบแกนหมุนที่สมดุลเพื่อการหมุนที่มั่นคงและพื้นผิวที่สม่ำเสมอ





การกำหนดค่าเครื่อง:แกนหมุน ระบบควบคุม และขนาดโต๊ะสามารถปรับได้ตามความต้องการในการผลิต

โต๊ะทำงานและ Chuck:หัวจับแม่เหล็กและขนาดโต๊ะสามารถปรับแต่งให้เหมาะกับชิ้นงานประเภทต่างๆ ได้

ข้อกำหนดด้านความแม่นยำ:มีระดับความแม่นยำที่แตกต่างกันสำหรับการใช้งานการเจียรเฉพาะ

บูรณาการการผลิต:มีการปรับเปลี่ยนเค้าโครงและกระบวนการสำหรับการติดตั้งสายการผลิตและการผลิตเป็นชุด





ส่วนประกอบการบินและอวกาศ:การเจียรที่แม่นยำของชิ้นส่วนโครงสร้างขนาดเล็ก

ชิ้นส่วนยานยนต์:การตกแต่งพื้นผิวส่วนประกอบของเครื่องยนต์และระบบส่งกำลัง

แม่พิมพ์และแม่พิมพ์:ฐานแม่พิมพ์และการตกแต่งส่วนแทรก

เครื่องมือและอุปกรณ์ติดตั้ง:เกจ เครื่องมือตัด และส่วนประกอบฟิกซ์เจอร์บด

ส่วนประกอบทางการแพทย์:การเจียรที่แม่นยำของชิ้นส่วนโลหะ
